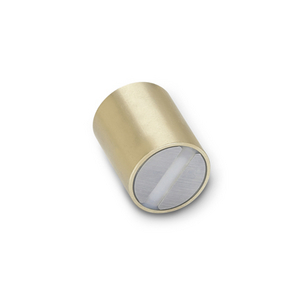

GN54.1-SC-25 Haltemagnet ohne Bohrung, Stabform, SmCo

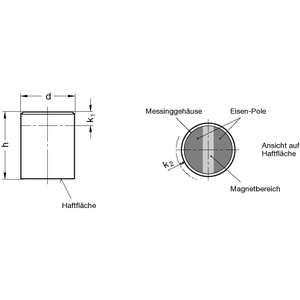

Bei Haltemagneten GN 54.1 handelt es sich um ein geschirmtes Magnetsystem. Die Anordnung von Magnet- und Eisen-Polen wird als Sandwich-Magnetsystem bezeichnet. Diese Haltemagnete bieten höchste Haftkräfte auch bei kleinen Werkstücken. Befestigungsmöglichkeiten sind Einpressen oder Einkleben. * k1 ist das max. Maß, um das der Haltemagnet ohne Verlust seiner Eigenschaften gekürzt werden kann. ** Beim direkten Einbau dieses Haltemagneten in Stahlteile entsteht ein magnetischer Kurzschluss, der zu einer Haftkraftverringerung bis zu 15 % führt. Um dies zu vermeiden, sollen die Abstände k2 zwischen Messingmantel und Stahlteil eingehalten werden. Diese Abstände sind auch einzuhalten, wenn der Haltemagnet gekürzt wurde.
